立式コンパクト設計により、設置スペースを削減
ジャケット蒸気直噴（圧力3.0kg/cm²）により、120℃の高温で物料に均一に熱浸透

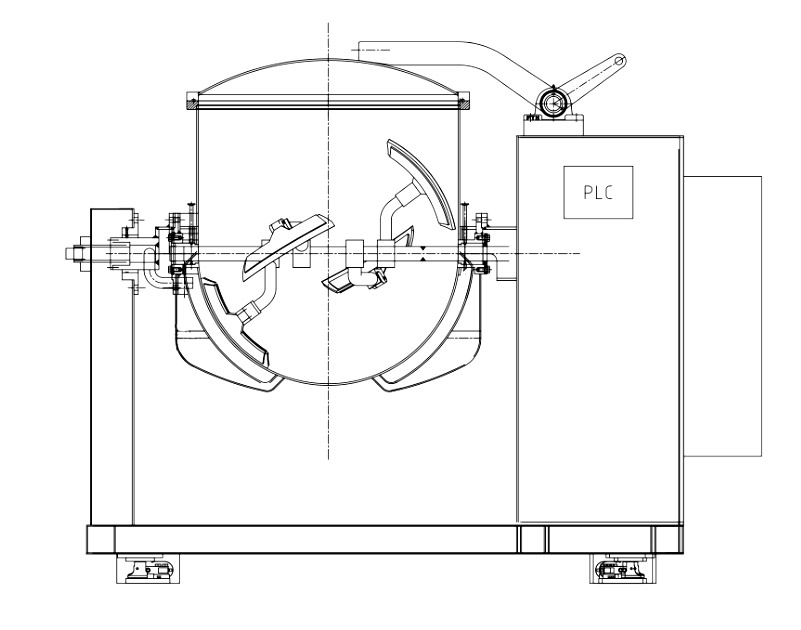

全ジャケット＋導流板付き設計
スマートPID温度制御＋二次蒸気回収により、総合エネルギー消費を低減
凝縮水自動排出により、熱効率の低下を防止

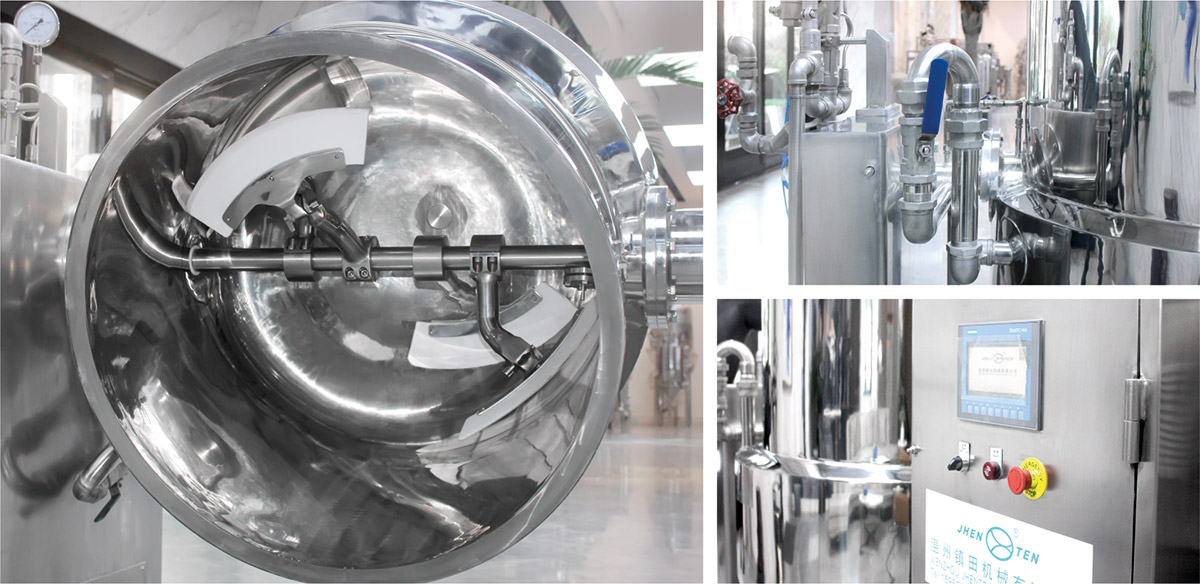

SUS 316L＋PTFE 複合アンカー型撹拌翼
双方向インバーター撹拌、無段変速に対応
底部沈殿防止スクレーパー設計により、高粘度物料に適合
空気圧制御クイックオープンボトムバルブ、開閉時に残留なし
衛生級バタフライバルブ／ボールバルブを選択可能、GMP密閉出料基準に適合
産業用タッチパネルPLC
カスタマイズ化された工程レシピの保存
温度／圧力／回転数／液位をリアルタイム監視
垂直構造により水平占有面積を60％削減。特にコンパクトな工場に最適で、生産密度を向上させます。
蒸気ジャケットによる包み込み加熱により、物料の加熱均一性が高く、局所的な焦げ付きリスクがありません。
全接触面を鏡面研磨仕上げ。死角のないCIP／SIP洗浄に対応し、FDA／CE認証を取得しています。
●撹拌トルクが物料粘度の変化に自動適応
●計量モジュールとMESシステム連携をオプション選択可能
●肉厚ステンレス鋼製胴体
●高品質シール部品は生涯保証
●設計寿命 10年以上
型式 | JTQXG-100 | JTQXG-200 | JTQXG-500 | JTQXG-800 | JTQXG-1100 | JTQXG-2000 | JTQXG-2400 | |
満水容量 | 100 | 200 | 500 | 800 | 1100 | 2000 | 2400 | |
撹拌用電動機 (KW) | 0.75 | 0.75 | 2.2 | 3.7 | 3.7 | 7.5 | 11 | |
蒸気最高使用圧力 | 3.0kg/cm² | 3.0kg/cm² | 3.0kg/cm² | 3.0kg/cm² | 3.0kg/cm² | 3.0kg/cm² | 3.0kg/cm² | |
蒸気消費量 (kg/h) | 70 | 105 | 150 | 220 | 235 | 250 | 315 | |
缶体傾動 (KW) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.75 | 1.5 | |
蓋開閉 (KW) | 0.2 | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
真空ポンプ (KW) | 1.5 | 2.2 | 3.7 | 7.5 | 7.5 | 7.5 | 15 | |
真空ポンプ設置スペース (mm) | 400×650 | 450×700 | 600×940 | 630×1120 | 630×1120 | 630×1120 | 700×1300 | |
外形寸法（mm） | 長さ（L） | 1550 | 1850 | 2200 | 2730 | 3050 | 3500 | 3850 |
幅（W） | 840 | 930 | 1100 | 1260 | 1450 | 1520 | 1750 | |
高さ（H） | 1435 | 1575 | 1765 | 1970 | 2330 | 2530 | 3755 | |
上記外形寸法以外の仕様も、オーダーメイドにて対応可能です。
