刮板式蒸発器

幅広い適応性
高粘度、結晶化しやすい、スケール付着しやすい、および熱に弱い原料に対応可能です。

高効率伝熱・物質移動
原料液が本体胴体内壁に薄い液膜を形成することで、伝熱面積が拡大し、伝熱係数が向上します。

柔軟な操作
刮板（スクレーパー）の回転速度、供給量、加熱媒体温度を柔軟に調整でき、多様な要求に対応します。

洗浄の容易さ
分解洗浄が容易で、メンテナンスコストを低減します。

概要

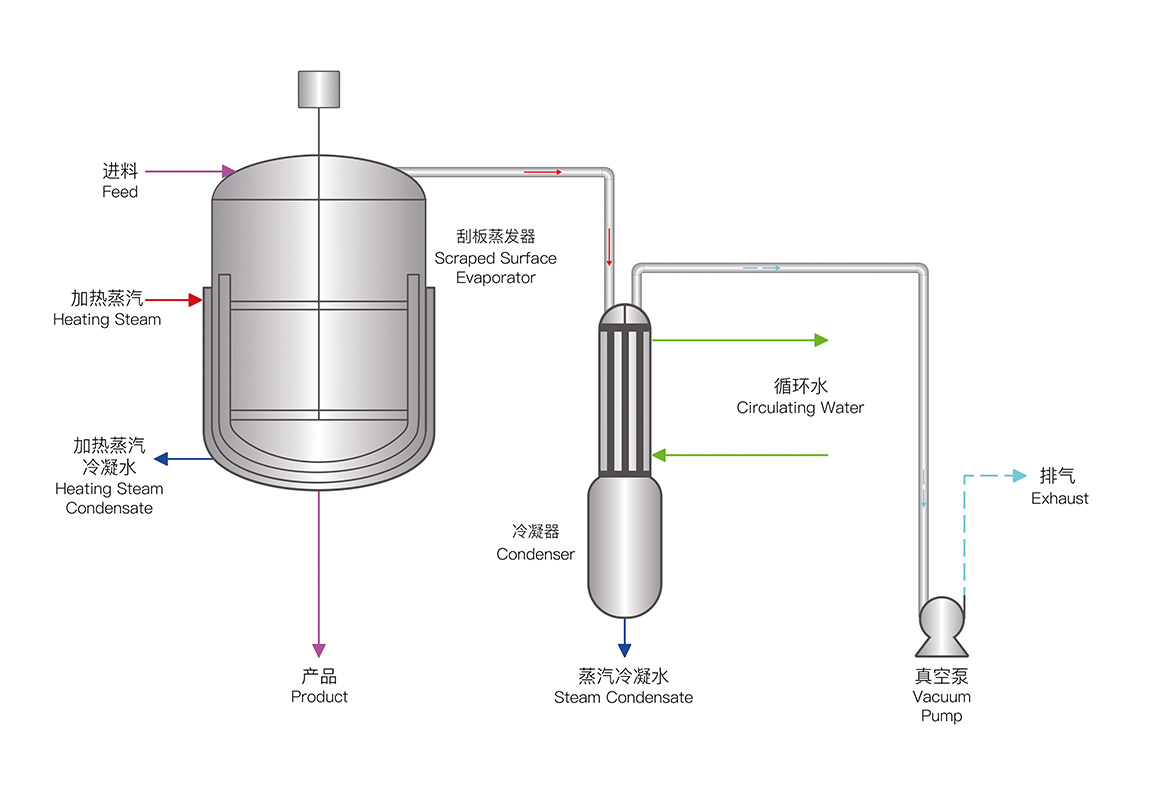

加熱ジャケット、蒸発胴体、刮板（スクレーパー）アセンブリ、液受け装置などで構成されます。加熱ジャケットが蒸発胴体を囲み、胴体内の刮板アセンブリは回転軸により回転します。

濃縮対象の原料液は、供給配管を通じて蒸発器の頂部に送られます。重力と刮板の回転による推進力により、蒸発胴体内壁に均一に分布し、厚さの均一な液膜を形成します。

加熱ジャケット内に蒸気またはその他の熱媒体を通すことで、胴体内の原料液を加熱します。原料液は刮板により持続的にかき混ぜられながら急速に蒸発し、発生した二次蒸気は蒸発器頂部から排出され、後段の凝縮回収装置へ送られます。

原料液が蒸発を続けると、濃縮された液は胴体内壁を沿って下方へ流れ、底部の排出口から蒸発器外へ排出され、連続生産を実現します。
