WFE薄膜蒸発器

幅広い適応性
高粘度、熱に弱い、結晶化やスケール付着が生じやすい原料に対応可能です。

高効率伝熱・物質移動
極めて薄い液膜を形成することにより、伝熱係数が向上します。

柔軟な操作
刮膜器（ワイパー）の回転速度、供給流量、熱媒温度などを調整することで、プロセスを精密に制御できます。

メンテナンスの容易さ
部品の分解が容易で、洗浄やメンテナンスが簡単に行えます。

今すぐ問い合わせる

概要

製品構造

加熱胴体、液分配装置、刮膜（ワイピングフィルム）アセンブリ、気液分離装置、および出液システムで構成されます。加熱胴体はジャケット構造を有し、刮膜アセンブリは加熱胴体内に配置され、モーターによって駆動されます。気液分離装置は装置の頂部に設置されています。

作動原理

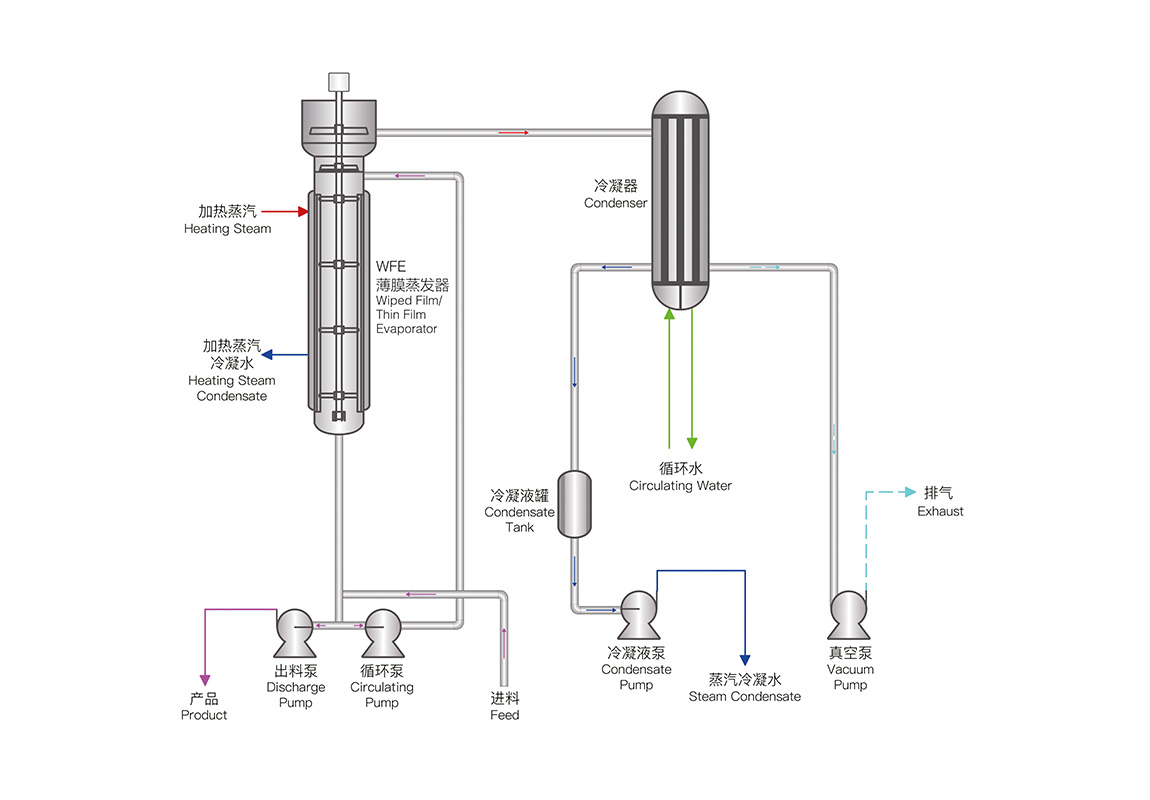

原料液は供給配管を通じて、蒸発器頂部の液分配装置へ送られます。液分配装置は原料液を胴体内壁に均一に分配し、刮膜器の回転作用により、原料液は速やかに胴体内壁に均一な薄膜を形成します。加熱ジャケット内の熱媒は胴体へ継続的に熱を伝え、原料液の薄膜は熱の作用により速やかに蒸発します。

刮膜器の高速回転は、原料液を均一に分布させるだけでなく、伝熱と物質移動のプロセスを強化します。発生した二次蒸気は上方へ移動し、気液分離装置へ入ります。濃縮された原料液は重力と刮膜器の推進力により胴体内壁を沿って下方へ流れ、底部の排出口から排出されます。二次蒸気は気液分離装置で浄化された後、頂部から排出され、凝縮回収システムへ送られます。
