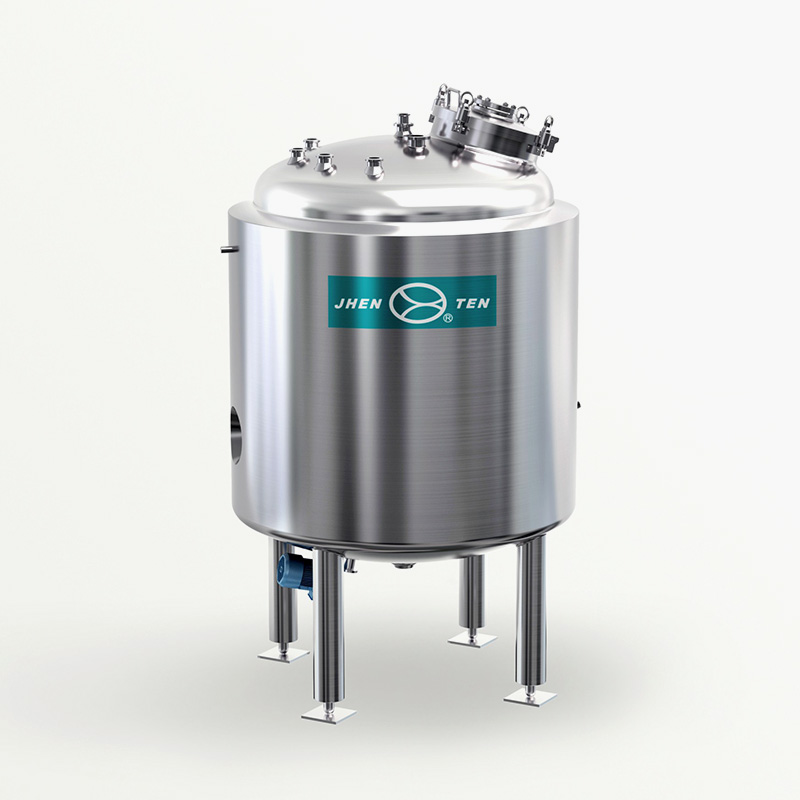

ステンレス撹拌タンク

撹拌タンクとは、物料の撹拌、混調、調合、均質化などを行う装置です。ステンレス撹拌タンクは、製造工程の要件に応じて構造及び構成を標準化・人性化して設計することができます。

概要

圧力製造基準：GB150-2001、ASME または PED／23／EC

撹拌タンクとは、物料の撹拌、混調、調合、均質化などを行う装置です。ステンレス撹拌タンクは、製造工程の要件に応じて構造及び構成を標準化・人性化して設計することができます。撹拌タンクは、撹拌プロセスにおいて、供給制御、排出制御、撹拌制御、その他の手動・自動制御を実現できます。

撹拌タンクは、撹拌タンク本体、撹拌タンク蓋、撹拌機、支持機構、伝動装置、軸封装置などで構成されます。また、工程要件に応じて加熱装置や冷却装置を配置することも可能です。

撹拌タンク蓋の上部には伝動装置（電動機または減速機）が配置され、伝動軸によってタンク内の撹拌機を駆動します。

軸封装置は、メカニカルシール、グランドシール、ラビリンスシールなど、多様な形式から選択可能です（ユーザーのご要望に応じて決定）。

ユーザーの製造工程要件は多様であるため、撹拌機にはパドル型、アンカー型、フレーム型、スクリュー型など、多様な形式を配置することができます。その他のご要望がございましたら、当社までご連絡ください。別途設計・製作いたします。

製品型式	ステンレス撹拌タンク
作動容積	50-50000L
材質	SUS316L、その他部分はSUS304
構造形式	単層、二重層、三重層
保温材質	ロックウール、ポリウレタンなど
ジャケット形式	全ジャケット、ハーフパイプジャケット、ハニカムパネル
設置形式	立式脚付き
表面処理	機械研磨、電解研磨、ヘアライン加工
表面粗さ	内面 ≦0.4μm、外面はお客様のご要望に応じる
撹拌形式	パドル型、プロペラ型、アンカー型、フレーム型、スクリュー型など
減速電動機	SEW、ノルド同等ブランド、または国産
缶体付属品	ベンチレーター、スプレーボール、圧力計、液位計、サイトグラス、バーストディスク
