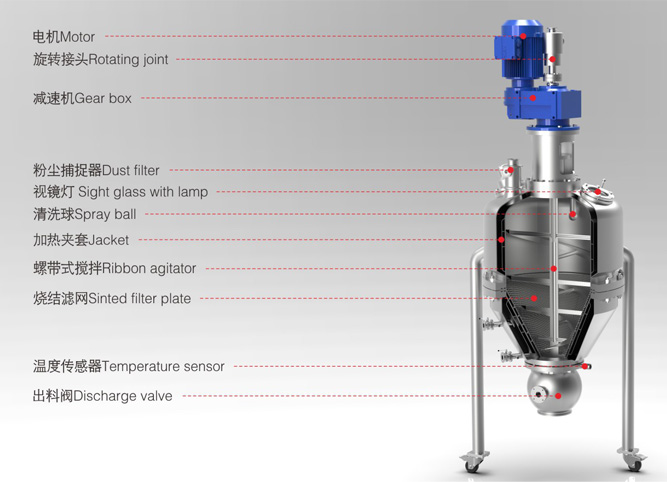

筒錐式ろ過洗浄乾燥機（三合一）_反应釜_过滤干燥机_蒸发系统_压力容器

概要

◆優れた排出性能
コニカル（円錐）底部設計により、製品の排出性能に優れ、製品滞留は無視できるレベルです。

◆高精度なクリアランス
撹拌器と筒体及び底部とのクリアランスは極めて小さく、独自の撹拌器形式を採用しています。

◆製品への低ダメージ
撹拌器は製品を均一に混合し、塊やボール状になりにくい構造です。低速撹拌により製品へのせん断力を最小化し、機械的破壊や熱劣化を効果的に低減することで、製品本来の結晶構造を保持します。

◆最大化された伝熱面積
伝熱面積を最大化し、最適な性能とサイクルタイムを実現します。

◆規格適合と無菌対応
cGMPおよびFDAガイドラインに適合。無菌／蒸気滅菌要件にも対応しています。

◆トップサポート撹拌器
上部で支持された撹拌器は、メカニカルシールのみが蒸気と接触する構造です。

◆溶接構造による清掃性
撹拌器は完全溶接構造で、ボルト類は一切不使用。すべてのエッジは円弧状に仕上げられ、清掃死角はありません。

◆優れた洗浄性
CIPシステムの使用により、優れた洗浄性を発揮し、バリデーション工程も容易です。

設計仕様	国標GB／米標ASME／欧標PED／AD2000などGB／ASME／PED／AD2000etc
全容積	135～14000 リットル
操作温度	-10～151℃（15～300°F）またはお客様のご要望に応じる
操作圧力	-1～+6 bar(g)（FV～90 psig）またはお客様のご要望に応じる
接液部材質	ステンレス鋼、スーパー二相ステンレス鋼、ニッケル基合金（例：ハステロイC22／C276）、チタンなど
シール材質	PTFE、FKM、FEP被覆シールなど
エリアクラス	GB/ATEX/UL/GOST
加熱エリア	全ての接液部（胴体、コニカル部ジャケット、撹拌軸、撹拌翼、粉塵キャッチャーなどを含む）
付属品	粉塵キャッチャー、サンプリングバルブ、CIPシステム、サイトグラスライト、真空システム、加熱冷却システムなど
制御システム	制御盤、タッチパネル付き操作盤、DCSへの統合可能、コンピュータバリデーション対応
バリデーション書類	操作マニュアル、DQ、IQ、OQ、PQ

注記：お客様の特殊なご要望に応じて、異なる仕様の装置を設計することが可能です。
