多効蒸発

省エネルギー・高効率
多段直列設計により、二次蒸気を再利用することで運転コストを低減します。

温和な蒸発
低温で段階的に蒸発させるため、食品や医薬品などの熱に弱い原料に適しています。

幅広い適応性
高粘度、スケール付着しやすい、固形分濃度が高い原料に対応可能です。

自動化制御
PLCシステムを搭載し、温度、圧力、濃度などのパラメータをリアルタイムで監視します。

概要

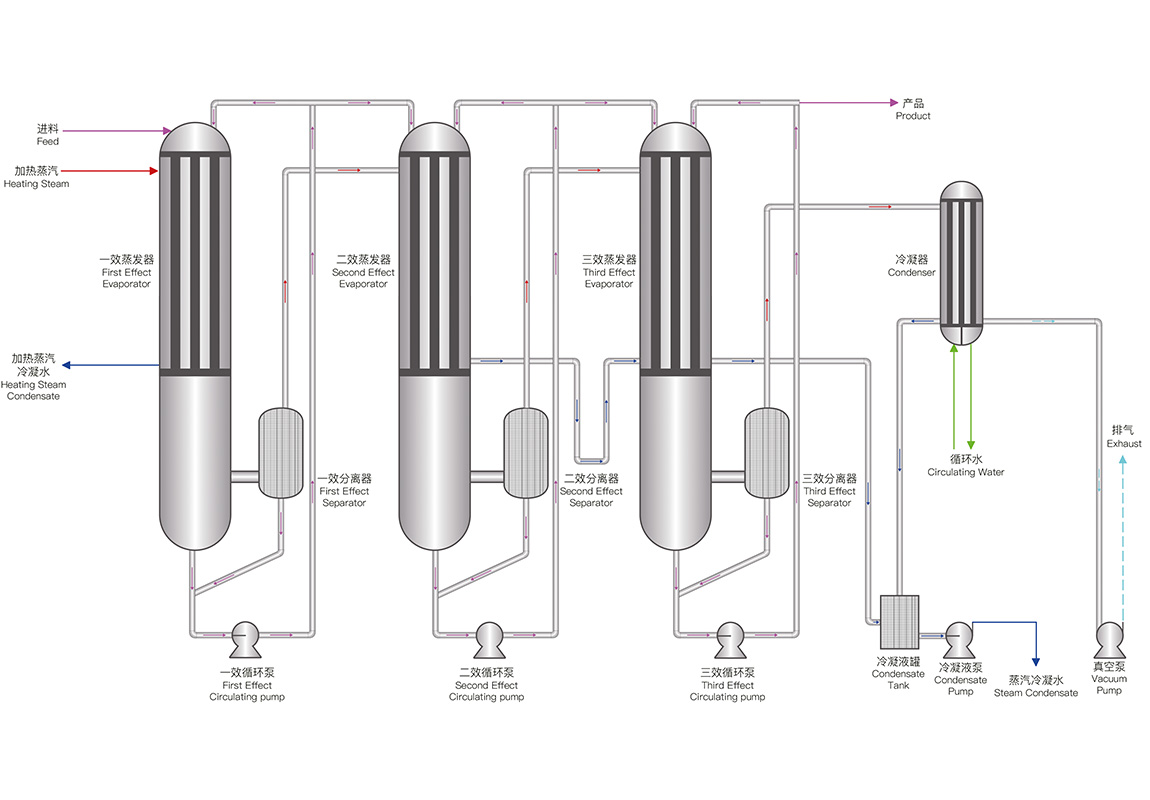

予熱器、蒸発器、分離器、凝縮器、真空システム、制御システムで構成されます。蒸発器は多段直列に接続され、各段に加熱室と分離室を備え、配管とバルブにより原料液と蒸気の高効率な循環を実現します。

原料液は予熱器で加熱された後、第Ⅰ効蒸発器へ送られます。加熱蒸気の作用により一部が蒸発し、発生した二次蒸気は第Ⅱ効の熱源として使用されます。以下同様に、各効で二次蒸気を順次利用することで、熱エネルギーの多重利用を実現します。

各効の蒸発圧力は段階的に低く設定されており、原料液は比較的低い温度で効率的に蒸発し、熱に弱い成分の分解が抑制されます。最終的に濃縮液は最終効から排出され、二次蒸気は凝縮回収されることで、エネルギー消費を大幅に低減します。
