Resumen

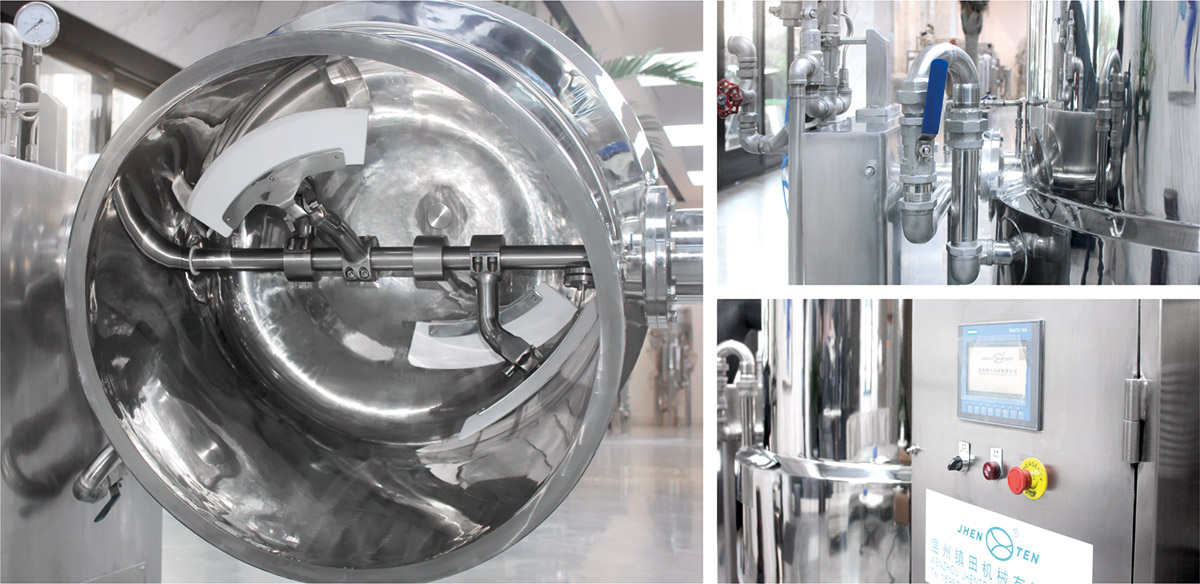

1. Cuerpo de caldera de vapor vertical

● Diseño vertical compacto, ahorra espacio de ocupación.

● Inyección directa de vapor en el jaula (presión 3,0 kg/cm²), penetración uniforme del material a alta temperatura de 120℃.

● Diseño de jaula completa con deflectores.

02. Módulo de control de temperatura energéticamente eficiente

● Control de temperatura PID inteligente + recuperación de vapor secundario, reduce el consumo de energía integral.

● Descarga automática de agua de condensación, evita la atenuación de la eficiencia térmica.

03. Sistema de agitación vertical

● Paletas de ancla compuestas de SUS 316L + PTFE.

● Agitación bidireccional por variador de frecuencia, compatible con regulación de velocidad infinita.

● Diseño de raspador anti-precipitación en la base, adecuado para materiales de alta viscosidad.

04. Dispositivo de recuperación de agua de condensación

05. Diseño de descarga estéril

● Válvula inferior de apertura rápida controlada neumáticamente, apertura y cierre sin residuos.

● Válvula de mariposa/esfera de grado higiénico disponible como opción, cumple con el estándar de descarga cerrada GMP.

06. Centro de control inteligente

● PLC con pantalla táctil industrial.

● Almacenamiento de fórmulas de proceso personalizadas.

● Monitoreo en tiempo real de temperatura, presión, velocidad de rotación y nivel de líquido.

07. Jaula de calentamiento por vapor

08. Módulo de pesaje disponible como opción

09. Sistema de válvula de descarga inferior

10. Base de soporte reforzada

Ventajas Clave

Utilización eficiente del espacio

La estructura vertical reduce en un 60% el espacio ocupado horizontalmente, es especialmente adecuada para talleres compactos y mejora la densidad de capacidad de producción.

Penetración térmica precisa

Calentamiento por envoltura de jaula de vapor, con alta uniformidad de calentamiento del material y sin riesgo de carbonización local.

Garantía máxima de higiene

Pulido espejo en todas las superficies de contacto, limpieza CIP/SIP sin zonas muertas, y cumple con las certificaciones FDA/CE.

Producción inteligente y flexible

● El par de agitación se adapta automáticamente a los cambios de viscosidad del material.

● Módulo de pesaje disponible como opción, compatible con la conexión al sistema MES.

Diseño duradero de nivel industrial

● Cuerpo de acero inoxidable reforzado.

● Sellos de alta calidad con garantía de por vida.

● Vida útil de diseño ≥ 10 años.

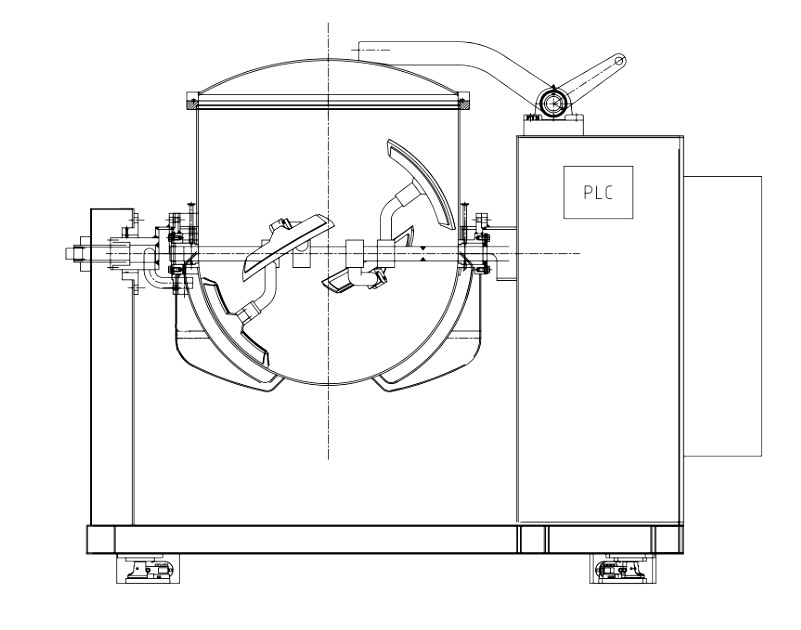

Estructura estándar

Parámetros técnicos

Modelo		JTQXG-100	JTQXG-200	JTQXG-500	JTQXG-800	JTQXG-1100	JTQXG-2000	JTQXG-2400
Capacidad máxima de agua(L)		100	200	500	800	1100	2000	2400
Motor de agitación(KW)		0.75	0.75	2.2	3.7	3.7	7.5	11
Presión máxima de trabajo de vapor		3.0kg/cm²	3.0kg/cm²	3.0kg/cm²	3.0kg/cm²	3.0kg/cm²	3.0kg/cm²	3.0kg/cm²
Consumo de vapor(kg/h)		70	105	150	220	235	250	315
Potencia de inclinación del cilindro(KW)		0.2	0.2	0.4	0.4	0.4	0.75	1.5
Potencia de apertura y cierre de la tapa(KW)		0.2	0.2	0.2	0.4	0.4	0.4	0.4
Bomba de vacío(KW)		1.5	2.2	3.7	7.5	7.5	7.5	15
Espacio de instalación de la bomba de vacío(mm)		400×650	450×700	600×940	630×1120	630×1120	630×1120	700×1300
Dimensiones exteriores(mm)	Longitud(L)	1550	1850	2200	2730	3050	3500	3850
	Ancho(W)	840	930	1100	1260	1450	1520	1750
	Altura(H)	1435	1575	1765	1970	2330	2530	3755

Además, se pueden fabricar versiones personalizadas de especificaciones diferentes a las dimensiones externas mencionadas.
