WFE — Роторно-пленочный испаритель (Wiped Film Evaporator)

Конструкция продукта

Состоит из нагреваемого цилиндрического корпуса, распределительного устройства, узла формирования и скребкового механизма для пленки, устройства разделения пара и жидкости, а также системы выгрузки продукта. Нагреваемый корпус имеет рубашечную конструкцию. Узел формирования пленки расположен внутри нагреваемого корпуса и приводится в действие электродвигателем. Устройство разделения пара и жидкости находится в верхней части аппарата.

Принцип работы

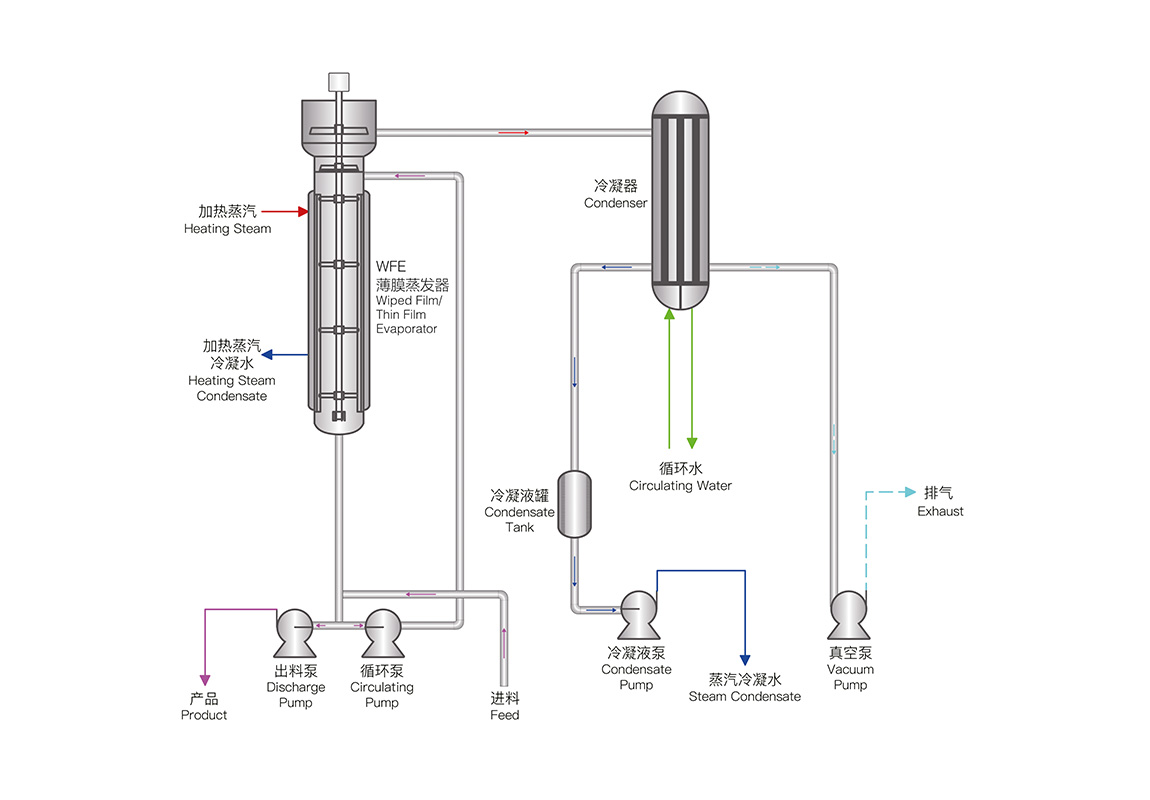

Исходный материал подается через впускной патрубок к распределительному устройству в верхней части испарителя. Распределительное устройство равномерно подает материал на внутреннюю стенку корпуса. Под действием вращающегося скребкового механизма материал быстро формирует на внутренней стенке корпуса однородную тонкую пленку. Теплоноситель в нагревательной рубашке непрерывно передает тепло через стенку корпуса, и тонкая пленка материала быстро испаряется под действием тепла.

Высокоскоростное вращение скребкового механизма не только обеспечивает равномерное распределение материала, но и интенсифицирует процессы тепло- и массопереноса. Образующийся вторичный пар движется вверх и поступает в устройство разделения пара и жидкости. Сконцентрированный продукт под действием силы тяжести и продвижения скребками стекает вниз по внутренней стенке корпуса и удаляется через нижнее выпускное отверстие. Вторичный пар, очищенный в устройстве разделения, отводится из верхней части аппарата и поступает в конденсационную систему для рекуперации.
