Обзор модулей

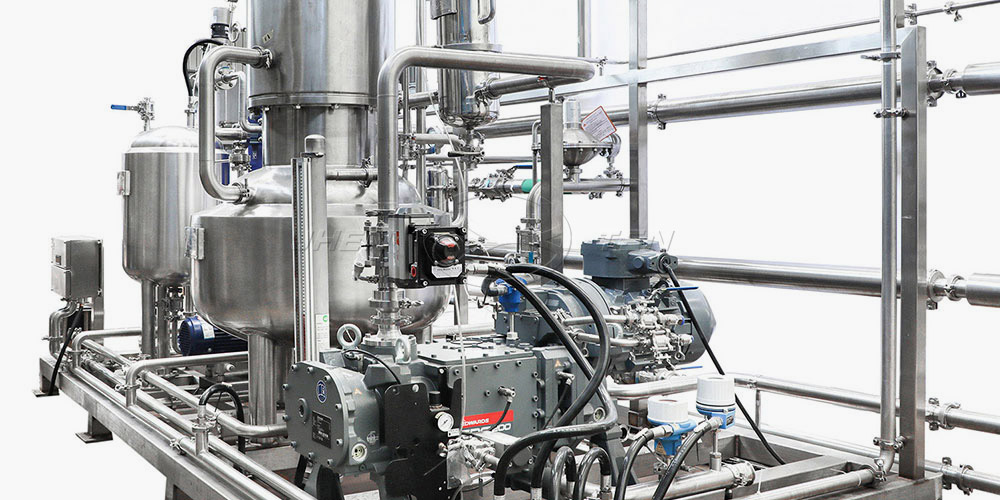

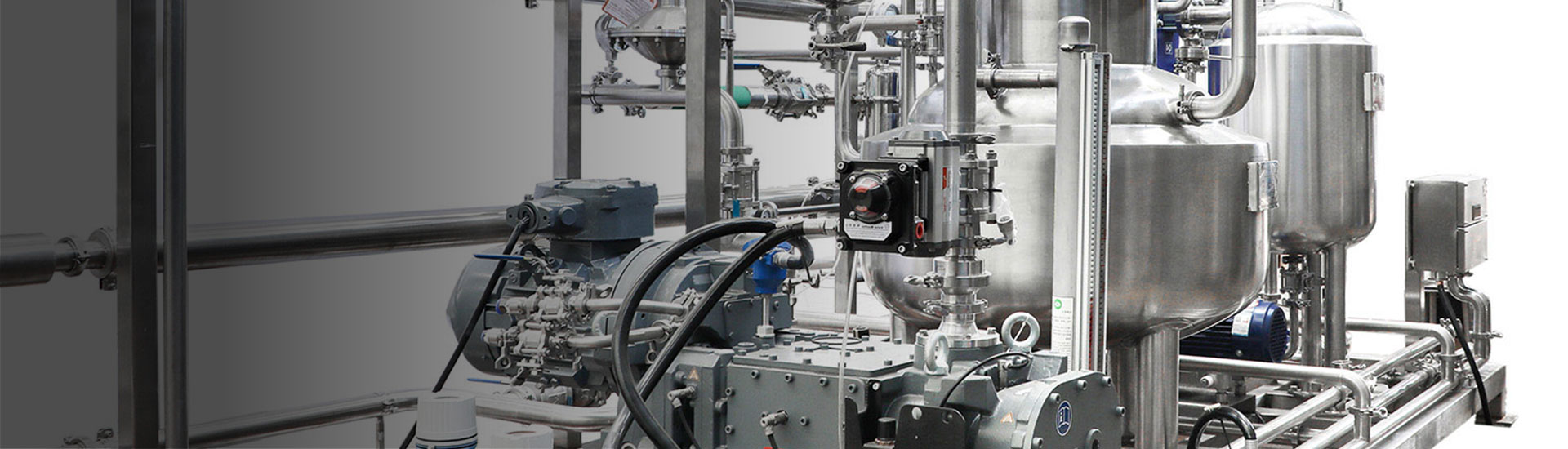

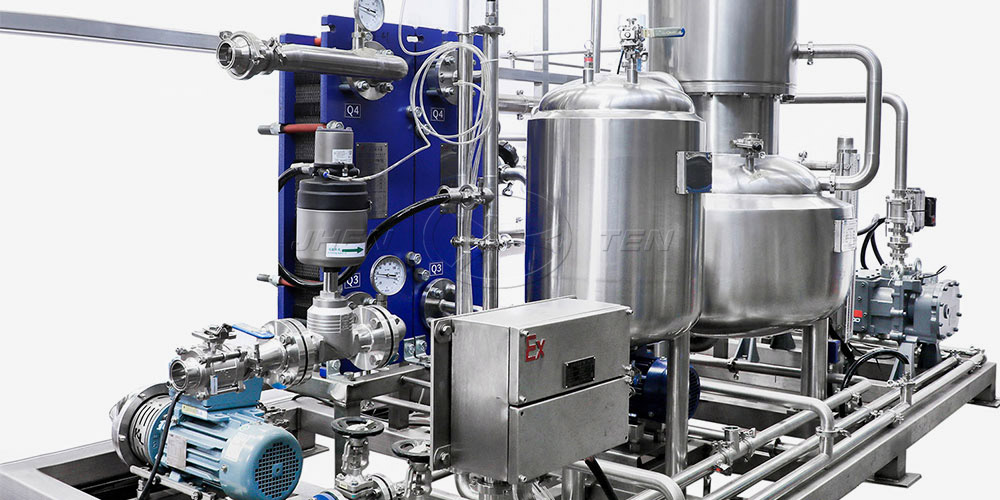

TCU (терморегулирующая установка) — это ключевой модуль, предназначенный для точного, стабильного и быстродействующего контроля температуры в промышленных процессах. Благодаря интеграции функций нагрева, охлаждения, циркуляции и интеллектуального регулирования модуль обеспечивает точный контроль температуры в диапазоне от –80 °C до +300 °C для технологического оборудования. Соответствует стандартам GMP, ASME BPE, ATEX и способен работать в жестких условиях, включая асептическое производство, взрывоопасные среды и работу с высокоагрессивными средами.

Основные компоненты системы

Термостатирующий при

Нагревательный и охлаждающий модуль: пар, термальное масло, хладагент.

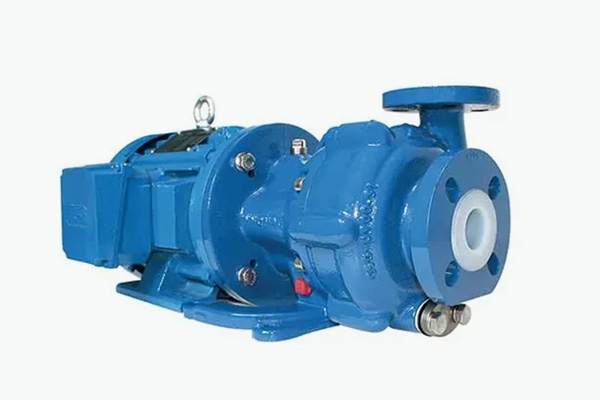

Циркуляционные насосы: высокотемпературные магнитные насосы с частотным регулированием расхода.

Система теплообмена

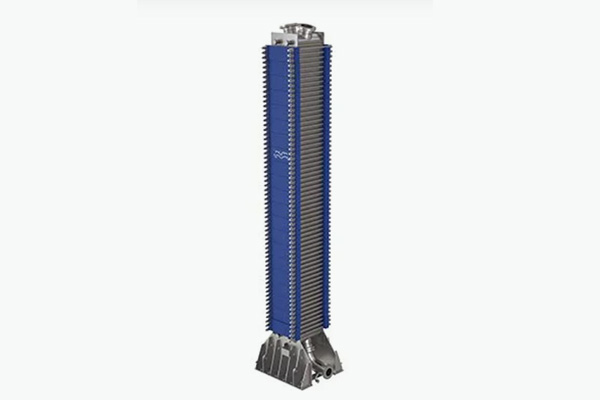

Пластинчатый / кожухотрубный теплообменник: из нержавеющей стали 316L или титана, эффективность теплопередачи ≥ 90%.

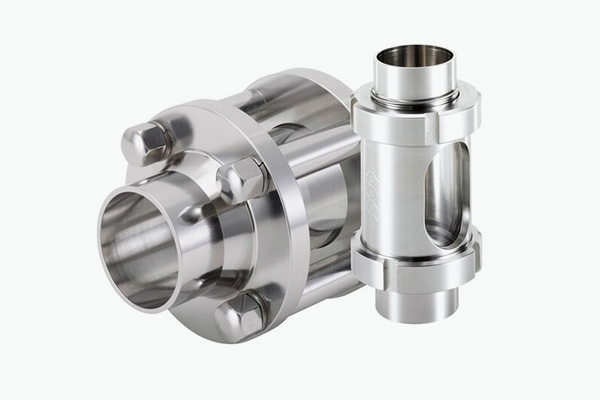

Трубопроводы циркуляции теплоносителя: санитарные бесшовные трубы с тепловой изоляцией, теплопотери ≤ 3%.

Интеллектуальная сис

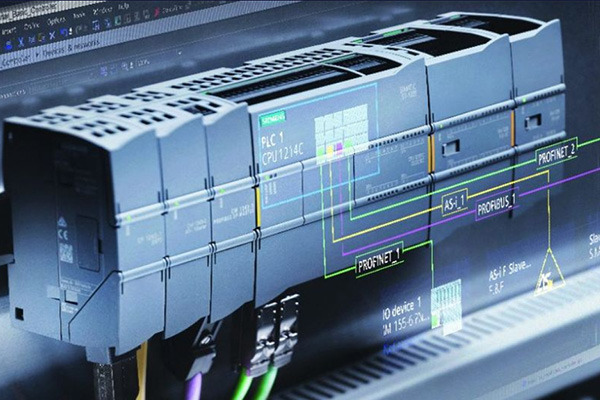

ПЛК + сенсорный экран:

Предустановленные многоступенчатые программы контроля температуры (кривые нагрев-выдержка-охлаждение, поддержка управления скоростью изменения температуры).

Удаленный мониторинг (протоколы OPC UA / Modbus TCP, интеграция с SCADA/MES).

Модуль защиты и безопасности:

Блокировка и останов оборудования при превышении температуры / давления / низком уровне жидкости.

Самодиагностика неисправностей с отображением кода ошибки и звуковой/световой сигнализацией.

Хранение и обработка

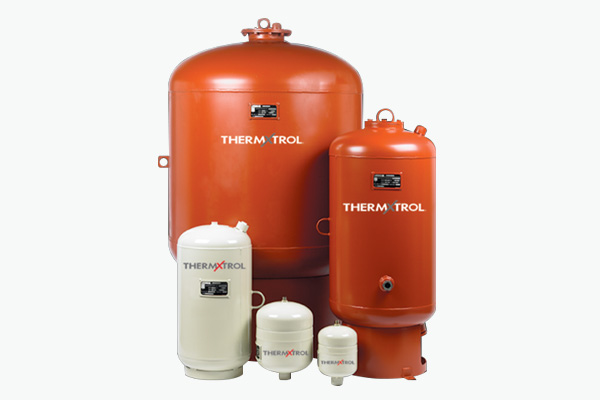

Расширительный (буферный) бак: объем 10–500 л, с датчиком уровня и автоматическим клапаном подпитки.

Узел фильтрации теплоносителя: сдвоенный фильтр (точность 20 мкм) для предотвращения засорения трубопроводов.

Индивидуальные компо

Пищевое и фармацевтическое исполнение: Циркуляционная среда — очищенная вода (PW) / силиконовое масло. Наличие штуцеров CIP/SIP (мойка/стерилизация на месте). Соответствие требованиям FDA 21 CFR Part 211 и EU GMP Annex 1 к асептическому производству.

Химическое взрывозащищенное исполнение: Система азотной подушки (азотного покрытия), электротехнические компоненты с сертификацией ATEX, взрывозащищенная распределительная коробка. Адаптировано для работы в опасных средах, таких как производство эпоксидных смол и синтез растворителей.

ЦУП центральный пункт технологического управления

Высокая точность и стабильность

Колебания температуры ≤ ±0,1 °C, что удовлетворяет требованиям контроля полиморфизма кристаллов в процессах кристаллизации и стабильности pH при биологической ферментации

Быстрый отклик и энергосбережение

Запатентованная конструкция каналов потока повышает эффективность теплообмена, снижая энергопотребление на 35% по сравнению с традиционными системами.

Полная герметичность и предотвращение загрязнений

Герметичная циркуляция без утечек (магнитный насос + сварные трубопроводы) для исключения перекрестного загрязнения.

Гибкость расширения и совместимость

Модульная конструкция, позволяющая расширять систему для параллельного контроля температуры нескольких единиц оборудования.

Совместимость с различными теплоносителями: вода, силиконовое масло, термальное масло, этиленгликоль и др

Интеллектуальная эксплуатация и обслуживание

Удаленное прогнозирование (предиктивная аналитика) через IoT, снижение риска внеплановых остановок.

Применение в промышленности

Фармацевтическая промышленность

Точный контроль температуры в реакторах.

Поддержание постоянной температуры в ферментационных аппаратах (37 ± 0,2 °C).

Загрузка лекарственных веществ в липосомальные наночастицы при низких температурах.

Пищевая промышленность и производство напитков

Контроль температуры при ферментации пищевых продуктов.

Многоступенчатая температурная обработка при производстве шоколадных масс.

Тонкая химия

Синтез катализаторов, полимеризация.

Новые энергетические материалы

Низкотемпературное хранение литиевых электролитов, быстрое охлаждение реакторов при производстве графена.

Основные преимущества системы

Высокая точность и стабильность

Высокоточный контроль температуры: колебания температуры ≤ ±0,1 °C, что удовлетворяет требованиям контроля полиморфизма кристаллов в процессах кристаллизации и стабильности pH при биологической ферментации.

Полная герметичность и предотвращение загрязнений：Герметичная циркуляция без утечек (магнитный насос + сварные трубопроводы) для исключения перекрестного загрязнения

Быстрый отклик и энергосбережение

Запатентованная конструкция каналов потока повышает эффективность теплообмена, снижая энергопотребление на 35% по сравнению с традиционными системами

Гибкость расширения и совместимость

Модульная конструкция, позволяющая расширять систему для параллельного контроля температуры нескольких единиц оборудования.
Совместимость с различными теплоносителями: вода, силиконовое масло, термальное масло, этиленгликоль и др
