工艺模块

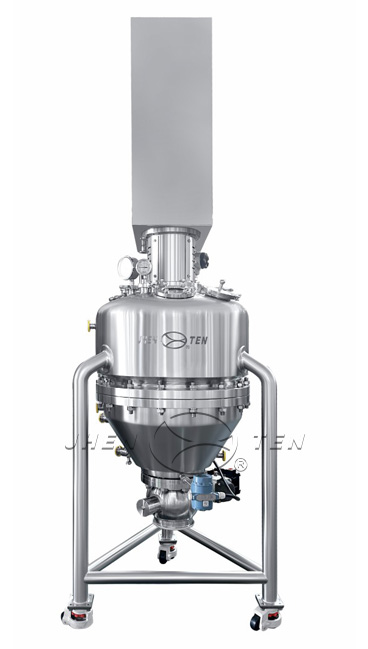

筒锥式过滤洗涤干燥机(三合一)

筒锥式过滤洗涤干燥机(三合一)

型号: JTNB-T

品牌: JHENTEN

分类:筒锥式过滤洗涤干燥机(三合一)

材质: 304/316L不锈钢

详情描述



优势

◆锥形底部设计,优异的产品排出性能,产品滞留可以忽略不计。
◆搅拌器和筒体及底部保持很小间隙,并具备独特的搅拌器形式。
◆搅拌器可均匀混合产品,不易形成团块或球状。低速搅拌对产品 剪切力最小化,因此有效降低对产品机械破坏和热降解,保持产 品原有的晶体结构。
◆传热表面积最大化,以实现最佳性能和循环时间。
◆符合cGMP和FDA指南,也符合无菌/蒸汽灭菌要求。
◆由顶部支撑的搅拌器,仅机械密封与蒸汽接触。
◆完全焊接的搅拌器设计,没有任何螺栓,所有边缘都是圆弧过 渡,无任何清洁死角。
◆使用CIP系统具有出色的可清洁性,验证过程简单。


产品特点

设计规范

国标GB/美标ASME/欧标PED/AD2000等GB/ASME/PED/AD2000 etc.

全容积

135-14000 liters/升

操作温度

-10 to 151°C (15 to 300°F)或根据客户要求

操作压力

-1 to +6 bar (g) (FV to 90 psig)或根据客户要求

接触物料部分材质

不锈钢,超级双相钢,镍基合金例如哈氏合金C22/C276,钛材等

密封材质

PTEF,FKM,FEP包氟密封圈等

区域等级

GB/ATEX/UL/GOST

加热区域

所有的产品接触部分,包括桶身及锥底夹套,搅拌轴,桨叶,粉尘捕捉器等

附件

粉尘捕捉器,取样阀,CIP系统,试镜灯,真空系统,加热冷却系统等

控制系统

控制柜,操作箱带触摸屏,可集成至DCS,可实现计算机验证

验证文件

操作手册,DQ,IQ,OQ,PQOperate manual,DQ,IQ,OQ,PQ




选型表格

 型号

直径
 (mm)

过滤面积
(m²)

全容积
(m³)

设备宽度
 (mm)

设备总高度
(mm)

电机功率
(kw)

设备净重
 (T)

JTNB-T550

550

0.4

0.135

750

1850

根据物料的性质,
在3-55KW范围选择


0.7

JTNB-T700

700

0.7

0.32

1100

2500

1

JTNB-T1000

1000

1.4

0.87

1280

2850

2.3

JTNB-T1200

1200

2.1

1.5

1630

3500

2.7

JTNB-T1400

1400

3

2.5

1850

4150

3.5

JTNB-T1600

1600

3.8

3

1900

4200

4.3

JTNB-T1800

1800

4.8

5

2300

4800

5.7

JTNB-T2000

2000

6.1

6.2

2500

5800

8.4

JTNB-T2200

2200

7.3

8.5

2700

6300

10

JTNB-T2400

2400

8.8

10.8

3000

6800

13.6

JTNB-T2600

2600

10.2

14

3200

7200

17

注:可根据用户特殊需求,设计不同规格设备。
