提取浓缩系统

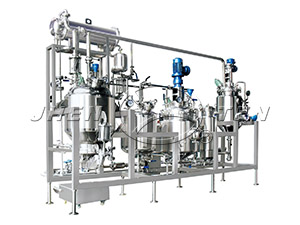

提取浓缩系统

我们先进的多功能型提取浓缩回收中试设备,是市场上销售最好的设备之一,特别适用于科研机构、大专院校、工厂中试室使用,或贵重药品的提取 浓缩,或植物鲜品低温提取浓缩,它已在工厂得到成功应用。设备因其功能多、性能好、结构紧凑、加工精良,已成功进入国外市场。


详情描述



设备特点

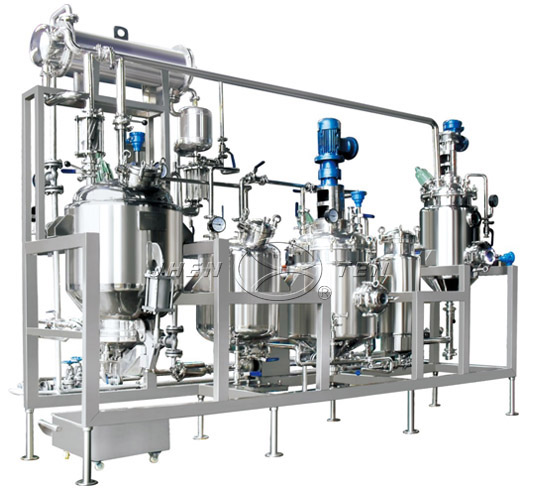

1. 机组由提取罐、列管式加热器、蒸发器、冷凝器、油分器、收油器、药液泵、计量槽、贮液罐、过滤器、真空泵、配电柜等组成。提取罐、蒸发器顶蒸汽出口均设置了除沫器。无蒸汽加热的单位,可加配导热油加热系统。
2. 可进行热回流循环提取、浓缩,常规提取、浓缩、水沉 ( 醇沉)、渗漉等操作。
3. 能在负压、常压、正压状态下工作。可适应水提、醇提或溶剂提取,符合GMP要求。
4. 机组在多功能、高效率、节能、操作范围广等方面具有很大优势。在综合性能方面,国内领先。它是天然植物药提取方面的中试设备。

技术参数

型号 JTNHZ-50 JTNHZ-100 JTNHZ-200 JTNHZ-300 JTNHZ-500
预冷罐 容积(L) 100 200 400 300*2 500*2
提取罐 容积(L) 50 100 200 300 500
夹套设计压力(Mpa) 0.3
电机功率(kW) / 1.1 1.5
醇沉罐 容积(L) 50 100 200 300 500
夹套设计压力(Mpa) 0.3
电机功率(kW) 0.25 0.25 0.37 0.55 0.75
单效蒸发器 蒸发量(Kg/h) 40 70 125 200 300
加热面积(M2) 0.6 1.2 2.4 3.8 5.7
冷却面积(M2) 1.7 3.5 7 9.7 14.5
药液泵 电机功率 (kW) 0.55
真空泵 电机功率(kW) 1.5 1.5 1.5 2.2 3
蒸汽 耗量(Kg/H) 35 55 100 140 210
外形尺寸 尺寸(mm) 2500*900*2000 3000*900*2400 3600*1000*2600 4500*1100*2800 6000*1400*3200
